摩托车场地设备设置与安装

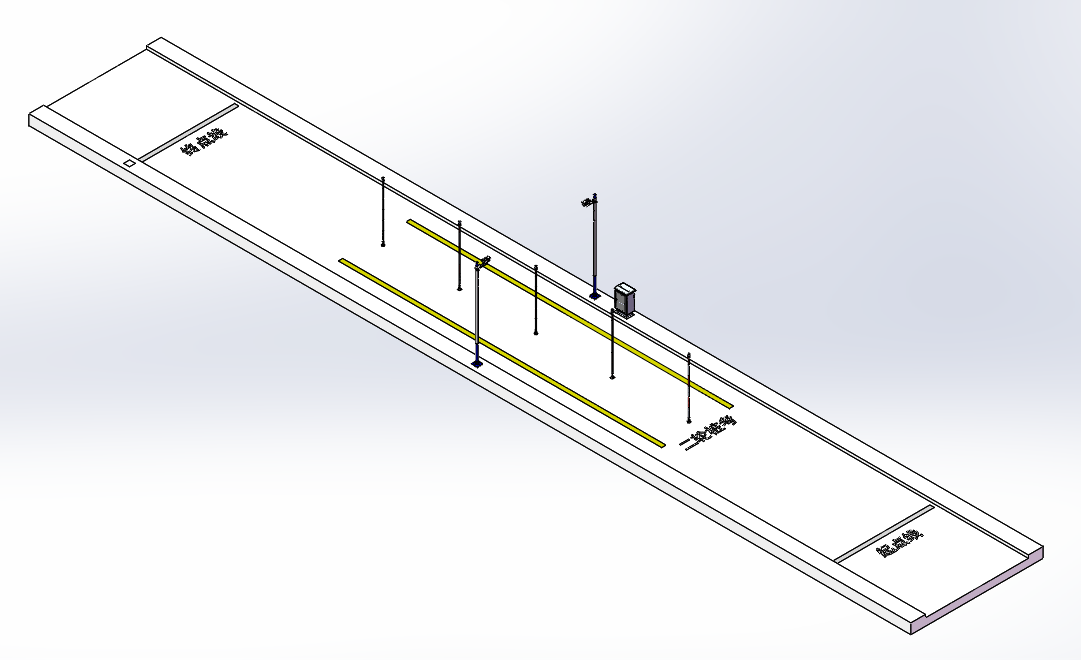

1.二轮桩考施工示意图：

部令说明：

○ ——桩杆，共5个；
L ——桩杆间距， 取值：普通和轻便二轮摩托车为车长加0.5 m，正三轮摩托车为车长加0.4 m，侧三轮摩托车为车长加0.8 m；
W ——桩杆与边线的距离， 取值车宽加0.3 m；
H ——起（终） 止线距第一根（最后一根） 桩杆距离， 取值3倍车长。

预埋插拔杆底座

注：
桩考两侧网络摄像机型号：DS-2CD2T45P1-I 1.68mm
五根插拔杆必须保证在同一个中心线上，如果有一根杆歪斜就会造成视觉误判。

摩托车桩考场地设置布局说明

1.1.首先在二轮摩托车场地上根据当地考场提供考试车辆（摩托车）车长加0.5米确定插拔杆间距，确认无误后按照示意图（1）进行开孔施工、先直径110mm、后直径75mm，为了确保插拔杆垂直，首先将定位孔打垂直。
1.2.定位孔施工好后根据示意图（2）先将纯水泥浆灌入定位孔内、再将插拔杆底座定位套埋入，然后用水平尺进行调平修正，插拔杆能否垂直取决于底座定位套埋入是否正确、在水泥没有凝固之前反复修正确认一定要确保底座定位套端面水平。
1.3.二轮摩托车桩考场地边线按照示意图进行喷涂、线宽按照道路交通所规定（GB5768.3—2009—4.2.3）线宽15cm、项目基准线按照示意图在内侧为准。
1.4.项目名称按照道路交通所规定，路面文字标记规格（GB5768.3—2009— 4.16.1 ）字形高度分三种900cm、600cm
300cm，根据现场实际来确定，一般可以采用字高300 cm.

2.二轮摩托车单边桥施工示意图：

注：二轮摩托车单边桥两侧网络摄像机与二轮桩考型号一致。型号：DS-2CD2T45P1-I 1.68mm

部令说明：

D ——左右桥纵向间距， 取值： 牵引车为 2 倍轴距（轴距是车辆最前轴至最后轴的轴距， 下同）， 三轮汽车为 3 倍轴距，其他车辆为 2.5 倍轴距；
W ——左右桥错位间距， 取值车辆前轮距加 1.0 m；
S ——桥面斜坡长， 取值(0.5～1.7) m；
L ——桥面长度， 取值 1.5 倍轴距；
B ——桥面宽度， 取值 0.2 m；
H ——桥面高度， 取值(0.07～0.12) m。
二轮摩托车单边桥场地边线按照示意图进行喷涂、线宽按照道路交通所规定（GB5768.3—2009—4.2.3）线宽15cm、项目基准线按照示意图在内侧为准。
项目名称按照道路交通所规定，路面文字标记规格（GB5768.3—2009— 4.16.1 ）字形高度分三种900cm、600cm、300cm，根据现场实际来确定，一般可以采用字高300 cm.

3.摩托车坡道起步施工示意图：（二、三轮摩托车合用）

注：坡道起步网络摄像机型号：DS-2CD2T46WD-I3（4mm）

部令说明：

H ——停车桩杆线线宽，取值 0.3 m；
S1、 S2 ——停车控制线到停车桩杆线边缘距离，取值 0.5 m；
L ——停车桩杆线与坡底距离，取值大于 1.5 倍车长；
i ——坡度，取值 10%；
l ——坡长，取值（含竖曲线全长）： 大型客车、 牵引车、城市公交车、 中型客车、大型货车大于等于 30 m，小型
车（包括小型汽车、小型自动挡汽车、残疾人专用小型自动挡载客汽车和低速载货汽车，下同） 大于等于 20 m，
摩托车大于等于 8.0 m；
W ——车道宽， 取值： 摩托车大于等于 1.5 m， 其他车型大于等于 3.5 m；
R ——竖曲线半径，取值大于 30 m。
摩托车坡道起步场地边线按照示意图进行喷涂、线宽按照道路交通所规定（GB5768.3—2009—4.2.3）线宽15cm、项目基准线按照示意图在内侧为准。
项目名称按照道路交通所规定，路面文字标记规格（GB5768.3—2009— 4.16.1 ）字形高度分三种900cm、600cm、300cm，根据现场实际来确定，一般可以采用字高300 cm.

4.三轮摩托车施工示意图：

部令说明：

○ ——桩杆，共5个；
L ——桩杆间距， 取值：普通和轻便二轮摩托车为车长加0.5 m，正三轮摩托车为车长加0.4 m，侧三轮摩托车为车长加0.8 m；
W ——桩杆与边线的距离， 取值车宽加0.3 m；
H ——起（终） 止线距第一根（最后一根） 桩杆距离， 取值3倍车长。
二轮摩托车桩考场地边线按照示意图进行喷涂、线宽按照道路交通所规定（GB5768.3—2009—4.2.3）线宽15cm、项目基准线按照示意图在内侧为准。
项目名称按照道路交通所规定，路面文字标记规格（GB5768.3—2009— 4.16.1 ）字形高度分三种900cm、600cm、300cm，根据现场实际来确定，一般可以采用字高300 cm.

5.三轮摩托车单边桥施工示意图：

部令说明：

D ——左右桥纵向间距， 取值： 牵引车为 2 倍轴距（轴距是车辆最前轴至最后轴的轴距， 下同）， 三轮汽车为 3 倍轴距，其他车辆为 2.5 倍轴距；
W ——左右桥错位间距， 取值车辆前轮距加 1.0 m；
S ——桥面斜坡长， 取值(0.5～1.7) m；
L ——桥面长度， 取值 1.5 倍轴距；
B ——桥面宽度， 取值 0.2 m；
H ——桥面高度， 取值(0.07～0.12) m。
三轮摩托车单边桥场地边线按照示意图进行喷涂、线宽按照道路交通所规定（GB5768.3—2009—4.2.3）线宽15cm、项目基准线按照示意图在内侧为准。
项目名称按照道路交通所规定，路面文字标记规格（GB5768.3—2009— 4.16.1 ）字形高度分三种900cm、600cm、300cm，根据现场实际来确定，一般可以采用字高300 cm.

6.二/三轮摩托车科目二、科目三施工示意图：

摩托车科目二考试课目

1. 摩托车桩考 2. 摩托车单边桥 3. 摩托车坡道起步

   摩托车科目三考试课目

   1.科目三起点 2. 路口右转弯 3. 直线行驶 4. 加减挡位操作 5. 路口左转弯 6.直行通过路口
2. 路口转弯 8. 通过人行横道 9. 通过学校区域 10. 变更车道 11. 靠边停车 12. 科目三终点

   边线、名称喷涂

3. 摩托车科目二场地边线按照示意图进行喷涂、线宽按照道路交通所规定（GB5768.3—2009—4.2.3）线宽15cm、项目基准线按照示意图在内侧为准。
   2.项目名称按照道路交通所规定，路面文字标记规格（GB5768.3—2009— 4.16.1 ）字形高度分三种900cm、600cm
   300cm，根据现场实际来确定，一般可以采用字高300 cm.
4. 科目三考试课目设置有项目牌无需在路面上喷涂课目名称。

   7.摩托车设备安装示意图


   1.二轮摩托车考试设备安装在摩托车后尾座上。
   2.三轮摩托车考试设备安装在三轮摩托车后尾车厢上。
   3.以上文件考试课目设置范本仅供参考，场地布局设置必须要根据现场实际情况出发确定。
